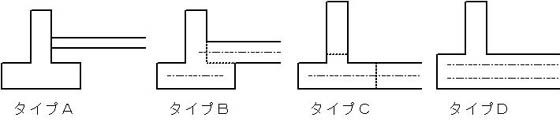

	木造住宅の基礎の形体は、布基礎、土間コンクリートと一体になった布基礎、べた基礎　　の３種類が現在の主流となっています。 コンクリートの中に補強の鉄筋を入れた、鉄筋コンクリート製で作ります。 断面は以下のような形になります。 　　　点線は布基礎の形状を示し、一点差線は鉄筋を示しています。 布基礎はタイプＡの断面で、内側(図右側)の床下に防湿コンクリートを打設します。 タイプＢとタイプＣが、土間コンクリートと一体になった布基礎です。 タイプＣは立ち上がりの切込みや鉄筋の量次第で、べた基礎と言える場合もあります。 タイプＡでも建物内側にコンクリートを流し込むので、手間と強度なども考えるとＢ・Ｃタイプが有利なので、現在の主流になっています。 タイプＤはべた基礎の典型的な形で、鉄筋が2重になっていて、底面自体が強度を持つので、地盤が弱い敷地で地盤が多少沈んでも、建物が変形しにくくなります。 タイプＣも立ち上がり部分が連続していて、鉄筋の太さや間隔が適切ならば　べた基礎となります。 コンクリートの中に入れる鉄筋は、普通の部分で直径１０ｍｍの異形鉄筋（節がついた、丸い鉄棒のこと）を２００ｍｍから２５０ｍｍ程度の間隔で使用し、端部に直径１３ｍｍの異形鉄筋を使用します。 基礎の下には砕石を敷き詰めます。 昔は割栗石を敷き詰めたのですが、石を立てて並べなければならないために手間がかかり、最近ではあまり採用されなくなりました。 砕石を敷いた後、しっかり転圧する（機械等で押し固める）ことが大切です。 基礎の詳しい断面は以下の形となります。 　　寸法の単位はｃｍです。 立ち上り部分の厚さは１２ｃｍが標準ですが、木土台の寸法の方が大きい場合には、その大きさに合わせます。 立ち上り部分の高さは基準法では３０ｃｍ以上に規定されていますが、フラット３５を利用する場合には４０ｃｍ以上が必要です。 根入れの深さは２４ｃｍ以上が標準ですが、寒冷地の場合は凍結深度以下まで下げる必要があります。 底盤の厚さは１５ｃｍが標準で、この厚みは２００１年の法改正で変更されたので、それ以前の建物では１２ｃｍの厚みの基礎が多いのです。 底盤の幅は地盤の強度にもよりますが、平屋で３０ｃｍ　２階建てで４５ｃｍが必要です。 （その為に、平屋に２階部分を増築することは、かなり困難なのです。） 地盤が良い場所では底盤の幅は小さくすることが出来ますが、地盤調査で正確な数値を計測する必要があります。 床下部分には、壁の長さ４ｍ以内に３００ｃｍ２以上の換気孔を設ける必要があります（フラット３５を利用する場合）。 しかし、最近では通気性を確保した基礎パッキンを、基礎と木土台の間に挟んで換気孔とする場合も増えています。 また、床下を断熱・気密構造として蓄熱に利用する場合もあり、その場合は床下換気を行ないません。 その代わりに床下部分の防湿対策をしっかり行う必要があります。 基礎部分の仕上はモルタルを塗って仕上げるのが一般的ですが、他の左官材やコンクリート打放しで仕上げることもあります。 木造住宅のつくり方へ ページトップへ 住まいづくり研究室　　　　　　　　　　　　　　　　　　　　　　　　　　　　2009年3月12日更新 ©2007-2009　kazu　All　righit　reserved			木造住宅のつくり方 基礎部分 床部分 柱、壁部分１　構造 柱、壁部分２　壁のつくり 柱、壁部分３　内壁のつくり 天井部分 屋根部分 住宅新築のはじめに 住宅リフォームのはじめに 家づくりの設計と現場 住宅の快適さと使いこなし
